 产品用其它仪器分析没有问题,但是核磁谱图太粗糙,无法解析,无法投稿?

知道不能用简单的经济型核磁管,但是特殊核磁管那么多,又都那么贵,怎么选?

样品拿到做核磁的老师那里,刚被问了几个问题,结果发现核磁管选错了,老师问是谁的学生?连根管都选错?

好尴尬,好痛苦

核磁管选择小助手来啦!2分钟 +一张图助您准确选择核磁管





配图说明:









核磁管产品列表:

1. 电子顺磁管

      种类齐全,包括低频(L,S,X波段)、高频(Q,W波段)顺磁管,天然石英、人工石英顺磁管,经济型和精密型顺磁管及天然石英毛细管。

类型

产品编号

管长(mm)

外径(mm)

内径(mm)

壁厚(mm)/ 封装描述

同心度上限(µm)

凸度上限(µm)

L,S,X波段-精密型-天然石英

705-PQ-6.25

159

2.97±0.013

1.99±0.013

0.48

76

76

714-PQ-7

178

4.00±0.013

3.20±0.013

0.40

51

51

L,S,X波段-精密型-人工石英

733-3PQ-200M

200

10.00±0.013

9.07±0.013

0.46

76

38

735-PQ-250M

250

4.00±0.013

3.20±0.013

0.40

51

76

L,S,X波段-经济型-天然石英

707-SQ-100M

100

4.0

3.0±0.2

0.5

N/A

N/A

707-SQ-250M

250

4.0

3.0±0.2

0.5

N/A

N/A

L,S,X波段-经济型-人工石英

727-SQ-250M

250

4.0

2.4±0.2

0.8

N/A

N/A

730-SQ-250M

250

5.0

3.4±0.2

0.8

N/A

N/A

Q波段-天然石英

WG-221T

100

1.6

1.1

2端开口

N/A

N/A

WG-221T-RB

100

1.6

1.1

1端封口

N/A

N/A

Q波段-人工石英

WG-222T

100

1.6

1.1

2端开口

N/A

N/A

WG-222T-RB

100

1.6

1.1

1端封口

N/A

N/A

W波段-人工石英

WG-213ST9S

40

0.9

0.5

2端开口

N/A

N/A

WG-213ST9S-RB

40

0.9

0.5

1端封口

N/A

N/A



更多电子顺磁管请点击



2. 指南1配套产品(魔术角固体核磁转子管)

      旋转测试仅在指定的最高旋转速度下进行,确保性能而不使转子

过度旋转;

      MAS转子和瓶盖与大多数固态NMR光谱仪100%兼容。





产品编号

MAS探针类型

温度范围

产品描述

产品说明

WP-501-2180-SET1

Bruker® 2.5mm

-30 to 70

一个2.5mm转子管, 两个 Vespel®管帽和两个管底

Vmax=35 kHz

WP-501-3180-SET1

Bruker® 3.2mm

-30 to 70

一个3.2mm转子管, 两个Vespel®管帽和两个管底

Vmax=24 kHz

WP-501-4180-SET-1

Bruker® 4mm

-100 to 200

一个转子管, 两个Kel-F®管帽, 一个Torlon®管帽

Vmax=18 kHz

WP-501-4180-SET-2

Bruker® 4mm

-100 to 200

两个转子管, 四个Kel-F®管帽, 一个Torlon®管帽

Vmax=18 kHz

WP-501-5225

Varian® 5mm

-150 to 650

锆转子体

Vmax=15 kHz

JK-603-5225

Varian® 5mm

-100 to 200

Torlon®管帽, 两个O形垫圈型

N/A

WP-501-7225

Varian® 7mm

-150 to 650

锆转子体

Vmax=9 kHz

JK-603-7225

Varian® 7mm

-100 to 200

Torlon®管帽, 两个O形垫圈型

N/A



更多固体核磁管请见:

GHX型瓦里安NanoProbe玻璃转子管     GHX型瓦里安NanoProbe玻璃转子管           Pyrex®玻璃MAS转子套管



3. 指南2配套产品(微量核磁管)

3.1 布鲁克MicroProbe/MicroCryoProbe核磁管

      600MHz以上的超高场实验量身定做;

      高精度、高纯度材料,保证实验的匀场质量和信噪比。





产品编号

MHz级别

适用探头

底茎长度(mm)

底茎外径(mm)

底茎内径(mm)

底茎总体积(µL)

总管长(inch)

620-1A

500

布鲁克1.0 mm MicroProbe

50

1.00

0.80

25

8

620-1B

500

布鲁克1.7 mm MicroCryoProbe

50

1.70

1.30

66

8

620-1C

500

布鲁克3.0/2.5 mm CryoProbe

50

2.00

1.60

100

8

产品编号

MHz级别

底茎长度(mm)

管壁厚度(mm)

外径(mm)

凸度上限(µm)

620-2A

500

103.5

0.1

1.00±0.019

30

620-2B

500

103.5

0.2

1.70±0.019

30



3.2 茎状同轴套管

      适用实验多样化,其中包括微量样品、外参比试样和测量磁化率等试验;

      内管和外管由同种材料制成,整个系统可完美适用于变温试验。

产品编号

适配外管外径(mm)

底部茎高(mm)

底部茎外径(mm)

参考溶液内管总体积(µL)

样品溶液外管总体积(µL)

建议搭配外管型号

WGS-4BL

4

25

2

30

124

406-PP, 427-PP

WGS-5BL

5

50

2

60

530

506-PP to 535-PP

WGS-5BL-SP

5

50

3.3

220

260

506-PP to 535-PP

WGS-8BL

8

50

3

190

1560

513A-XPP1

WGS-10BL

10

50

4

410

2600

513-XPP1



1: X = 1,3,5或者7, 例如513-7PP.



3.3 同轴套管

      外参比试样实验中,提供3种不同的样品/参考溶液体积比率;

      同种材料制成内外管,可完美适用于变温试验;

      整个系统可以使用在600MHz以上的强场实验中。

项目

内管(mm

外管(mm

垫片(mm



产品编号

内径

外径

内径

外径

内径

外径



517-COMPLETE

2.34

3.30

4.20

4.97

3.30

4.20

带顶部孔洞的管帽

518-COMPLETE

1.96

2.97

4.20

4.97

2.97

4.20

519-COMPLETE

1.50

2.52

4.20

4.97

2.52

4.20



3.4 其他微量核磁管请见:

Shigemi匹配磁化率核磁管      核磁毛细管      微量样品池:529-A  529-D  圆柱形管



4. 指南3配套产品(气密性核磁管)

4.1 螺丝帽核磁管

      通常用于对样品真空度要求不高的试验(比如通过冷冻解冻

泵循环法去处样品气体试验)

      能实现的最大真空度为10-4托。



产品编号

MHz 等级

外径(mm)

长度

507-TR-7

300

5

7”

528-TR-7

500

5

7”

528-TR-8

600

5

8”

535-TR-7

600

5

7”



4.2 低压/真空核磁管

      理想的厌氧和气密核磁共振实验;

      为气敏/易挥发样品提供快捷、方便、可重复使用、无需加热密封的封装环境。

产品编号

MHz 等级

长度

外径(mm)

管壁厚度(mm)

同心度上限(µm)

凸度上限(µm)

528-LPV-7

500

7"

5

0.38

25

13

528-LPV-8

500

8"

5

0.38

25

13

535-LPV-7

600

7"

5

0.38

13

6

535-LPV-8

600

8"

5

0.38

13

6



4.3 更多气密性核磁管请见:

压力/高真空核磁管                快速压力阀核磁管

转口阀门核磁管                   缩口核磁管与真空适配器

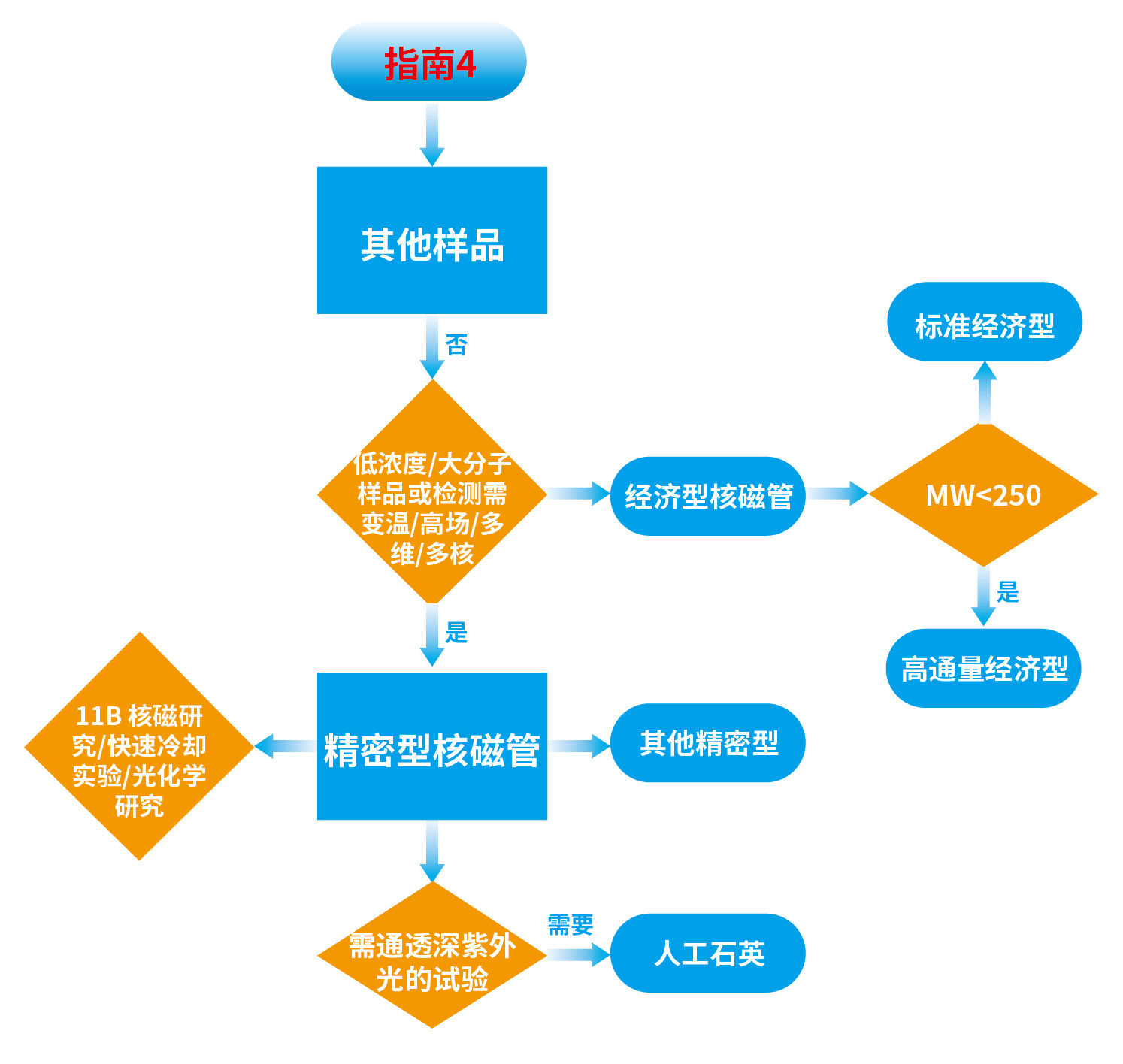

5. 指南4配套产品

5.1 精密型核磁管

      精密型核磁管:需要最大化匀场质量和信噪比的试验,比如低浓度样品、大分子样品等,以及需要进行变温,或高场强(大于500MHz)试验;

      天然石英精密型核磁管:样品处理中要使用液氮急冻,以及涉及光化学,或超高场强(大于850MHz)试验;Quartz天然石英中的硼(Boron)含量低于0.1ppm,这一特性保证了Boron-11核磁研究中洁净的背景信号;

      人工石英精密型核磁管:电子顺磁共振,以及需要通透深紫外光的试验;Suprasil人工石英<0.005ppm Fe2O3,在深紫外到近红外光谱中具有优异的光学特性。

类别

产品编号

MHz等级

长度

外径(mm)

同心度上限(µm)

凸度上限(µm)

内径(mm)

管壁厚度(mm)

5mm精密型核磁管

507-PP-7

300

7"

4.9635±0.0065

51

25

4.2065±0.0065

0.38

535-PP-7

600

7"

4.9635±0.0065

13

6

4.2065±0.0065

0.38

天然石英精密型核磁管

507-PP-7QTZ

300

7"

4.9635±0.0065

51

25

4.2065±0.0065

0.38

535-PP-7QTZ

600

7"

4.9635±0.0065

13

6

4.2065±0.0065

0.38

人工石英精密型核磁管

507-PP-7SUP

300

7"

4.9635±0.0065

51

25

4.2065±0.0065

0.38

535-PP-7SUP

600

7"

4.9635±0.0065

13

6

4.2065±0.0065

0.38



更多精密型核磁管请点击



5.2. 经济型核磁管

类别

产品编号

MHz等级

长度

外径(mm)

同心度上限(µm)

凸度上限/平均凸度(µm)

管壁厚度(mm)

标准型

WG-1228-7

400

7"

4.947±0.019

2503

13

0.43

WG-1242-7

700

7"

4.947±0.019

2.5

3.8

0.43

高通量型

WG-1000-7

HT

7"

4.947±0.019

N/A

<60>

0.43

WG-1000-7-50

HT

7"

4.947±0.019

N/A

<60>

0.43



更多经济型核磁管请点击
